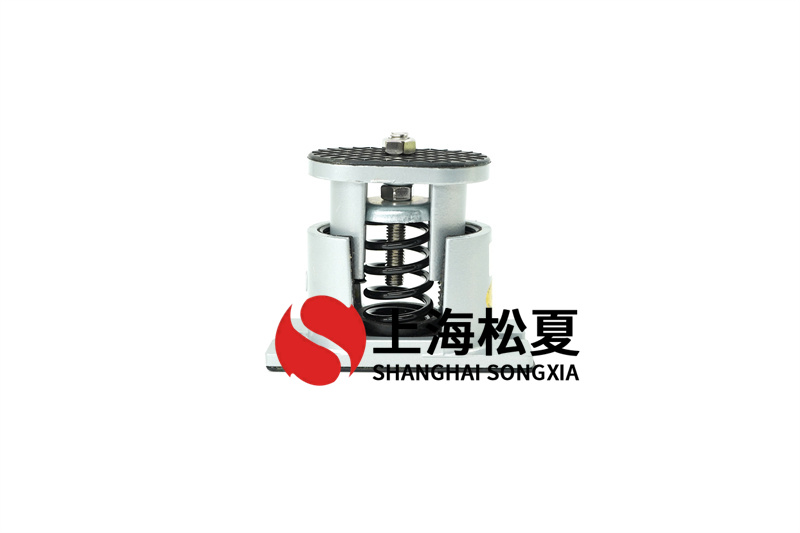

礦用潛水泵彈簧減震器的結構與工作原理
礦用潛水泵彈簧減震器的結構與工作原理
1、氣動泵一部分：由電機轉子、葉片、氣缸、機殼、上下缸蓋、滾動軸承旋蓋、機蓋等組成。電機轉子上邊有四個分布均勻的軸向凹型槽礦用潛水泵扭簧減震，凹型槽內配有葉片，及其上下缸蓋上的吹氣檢查眼。打氣泵運行時，高氣壓從吹氣檢查眼吹開槽體的葉片，許多高氣壓從主進氣口進入氣缸，促進葉片，推動電機轉子轉動工作上。機殼下邊留出密封性腔，密封圈將腔內氣體和水分隔。密封圈選用扭簧密封性，運用氣體和水的壓力使密封圈內部膨漲礦用潛水泵扭簧減震，提升密封性實際效果。礦用潛水泵彈簧減震器的結構與工作原理
2、離心水泵一部分：由泵體、風機葉輪、泵座等組成。離心水泵選用橫開式離心式渦流復合型風機葉輪，漩流泵選用橫開式雙重斜風機葉輪。風機葉輪安裝于電機轉子軸上。擰緊風機葉輪螺帽，安裝泵體和泵座，放進水里。電機轉子推動風機葉輪旋轉。，在慣性力的效果下，流水被壓進泵體的渦流中，沿排水口排出來。二種葉片方式評測比較，流量和水泵揚程曲線圖擴大，電機功率曲線圖降低，泵高效率顯著提高。
3、潤滑器一部分：由潤滑器機殼、潤滑器桿、油調節閥芯等組成，潤滑器安裝于機蓋上，機殼內注滿潤滑脂。
4、三通接頭一部分：由送風構成連接頭和出水出水彎頭兩部份組成。進風口構成連接頭配備在進風口處。
5、消聲器一部分：消聲器由厚鋼板沖壓模具電焊焊接而成，安裝于排氣口。
